ViT-2DCNN 癫痫发作预测：把 STFT 时频图和电极熵空间图融合起来

Yao 和 Chen 2026 年这篇 Epilepsy seizure prediction based on ViT-2DCNN spatio-temporal fusion model 做的是癫痫发作预测，不是发作检测。发作检测通常是在 seizure 已经发生后识别 ictal 片段；发作预测则希望在 seizure onset 前提前给出 warning。论文把 CHB-MIT scalp EEG 切成 5 s 片段，把发作前 35 min 到 5 min 定义为 preictal，把远离发作的背景期定义为 interictal，然后训练模型区分这两类片段^[1]。

这篇文章最值得看的地方不是单纯把 ViT 和 CNN 拼在一起，而是输入设计：一支分支看 STFT time-frequency map，另一支分支看按 10-20 电极布局组织的 entropy distribution map。前者强调频率和时间上的动态变化，后者强调电极空间上的复杂度分布。最后用 gated fusion 让两个模态互相调制，再做 preictal/interictal 分类。

缩写速查

缩写	全称	在这篇论文里的含义
EEG	electroencephalography	头皮脑电信号；本文数据来自 CHB-MIT，不是 SEEG
CHB-MIT	Children’s Hospital Boston - MIT scalp EEG database	儿童难治性癫痫 scalp EEG 公共数据集
STFT	short-time Fourier transform	把 5 s EEG 片段转成时间-频率图
ViT	Vision Transformer	用 self-attention 建模时频图里的长程依赖
2DCNN	two-dimensional convolutional neural network	处理按电极空间排布的熵图
MSA	multi-scale spatial attention	2DCNN 分支里的多尺度空间注意力，分别关注行、列和局部邻域
GFM	gated fusion module	门控融合模块，让时频特征和空间熵特征互相增强
ApEn	approximate entropy	近似熵，描述时间序列复杂度
SampEn	sample entropy	样本熵，近似熵的改进形式
PermEn	permutation entropy	排列熵，关注序列相对排序模式
FuzzEn	fuzzy entropy	模糊熵，用模糊隶属度刻画相似性
DiffEn	differential entropy	微分熵，连续变量分布不确定性的度量
preictal	pre-seizure state	发作前状态；本文定义为 onset 前 35-5 min
interictal	between-seizure state	发作间期背景状态；本文取距离发作足够远的片段
ictal	seizure state	发作期
postictal	post-seizure state	发作后恢复期
TP / TN	true positive / true negative	TP 是 preictal 判对；TN 是 interictal 判对
FP / FN	false positive / false negative	FP 是误报；FN 是漏报

1. 任务到底是什么

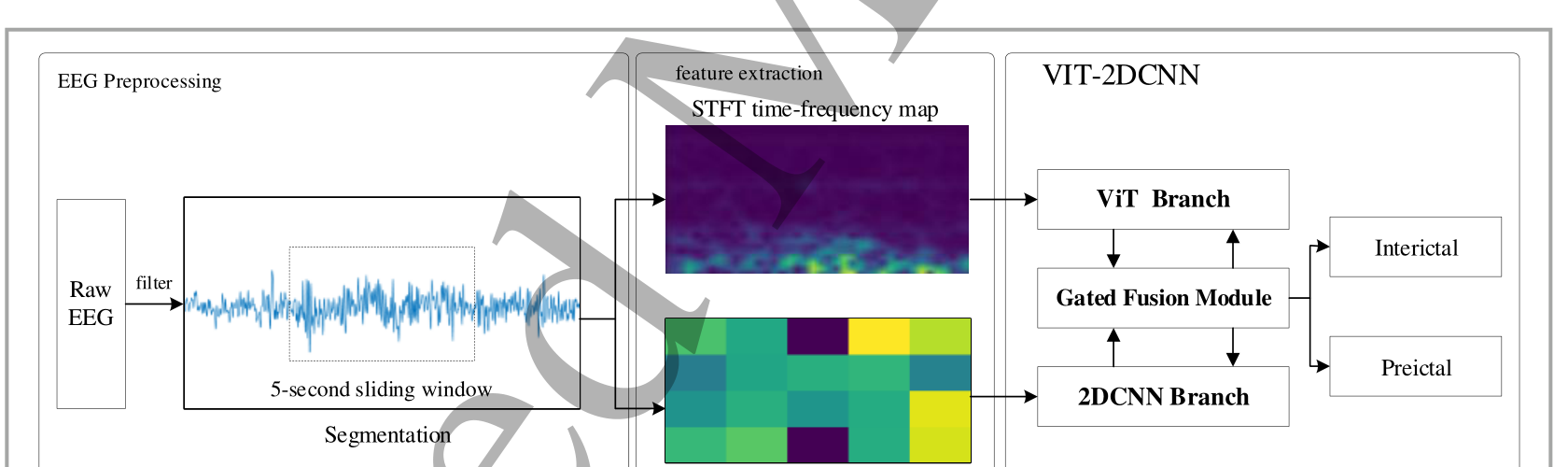

Figure 1：ViT-2DCNN 总体流程

图 1。图源：Yao and Chen 2026 原文 Figure 1，DOI: 10.1088/2057-1976/ae744a。

Figure 1 给出整篇论文的流程。左边是原始 EEG，先经过两条预处理路线：一路做 STFT，得到 time-frequency map；另一路计算多种 entropy，然后按 10-20 电极布局组织成 entropy distribution map。中间是双分支网络：ViT 负责时频图，2DCNN 负责熵空间图。右边是 gated fusion 和最终分类。

这张图要抓住一个重点：模型不是直接把 18 个 EEG 通道丢进一个黑箱。作者先人为构造了两个互补视角：

时频视角：一个通道在 5 s 内，哪些频段、哪些时间段发生变化。
空间视角：不同电极位置的信号复杂度是否形成某种分布模式。

这个设计适合 seizure prediction 的原因是，preictal 变化往往不是单个时间点的尖峰，而是节律、复杂度、空间同步性逐渐变化。只看时间序列可能漏掉空间结构；只看空间统计又会丢掉频率演变。因此作者把二者并行建模。

2. 发作预测的四个状态

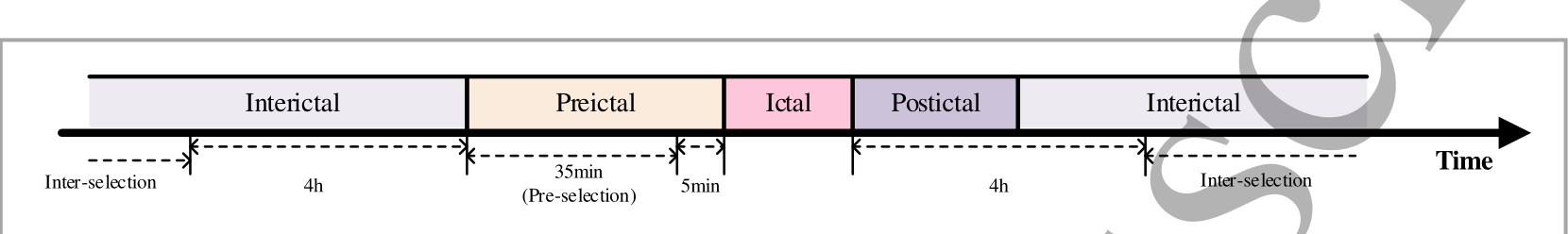

Figure 2：发作相关的四个状态

图 2。图源：Yao and Chen 2026 原文 Figure 2。

Figure 2 把一段 EEG 按时间拆成 interictal、preictal、ictal 和 postictal。本文真正用于分类的是 interictal 和 preictal。preictal 取 seizure onset 前 35 min 到 5 min，最后 5 min 留作 seizure prediction horizon，也就是理论上的干预缓冲时间。interictal 则取远离相邻 seizure 的片段，避免把发作前后恢复期误当作普通背景。

这个定义决定了模型回答的问题：它不是在问“现在是不是正在发作”，而是在问“这个 5 s 片段是否来自发作前一段可预警窗口”。如果临床使用，模型输出阳性并不等于 seizure 已经开始，而是表示当前 EEG 更像 preictal 状态。

3. 数据切片和标签

论文使用 CHB-MIT 数据集。这个数据集包含 23 名儿童患者的 scalp EEG，采样率 256 Hz。作者统一选取 18 个常用双极导联：

FP1-F7、F7-T7、T7-P7、P7-O1、FP1-F3、F3-C3、C3-P3、P3-O1、FP2-F4、F4-C4、C4-P4、P4-O2、FP2-F8、F8-T8、T8-P8、P8-O2、FZ-CZ、CZ-PZ。

每个样本是一个 5 s 非重叠窗口。因为采样率是 256 Hz，所以每个通道有 1280 个采样点，单个样本可以看成：

$\begin{aligned} X_i &\in \mathbb{R}^{18 \times 1280} \end{aligned} \tag{1}$

式 (1) 中，18 表示通道数，1280 表示 5 s 内的采样点数。标签为二分类：

$\begin{aligned} y_i &\in \{0,1\} \end{aligned} \tag{2}$

式 (2) 中，$y_i=1$ 表示 preictal，$y_i=0$ 表示 interictal。论文尽量让 preictal 和 interictal 样本数量接近，避免训练时模型只学会偏向多数类。

4. STFT 分支：把时间序列转成时频图

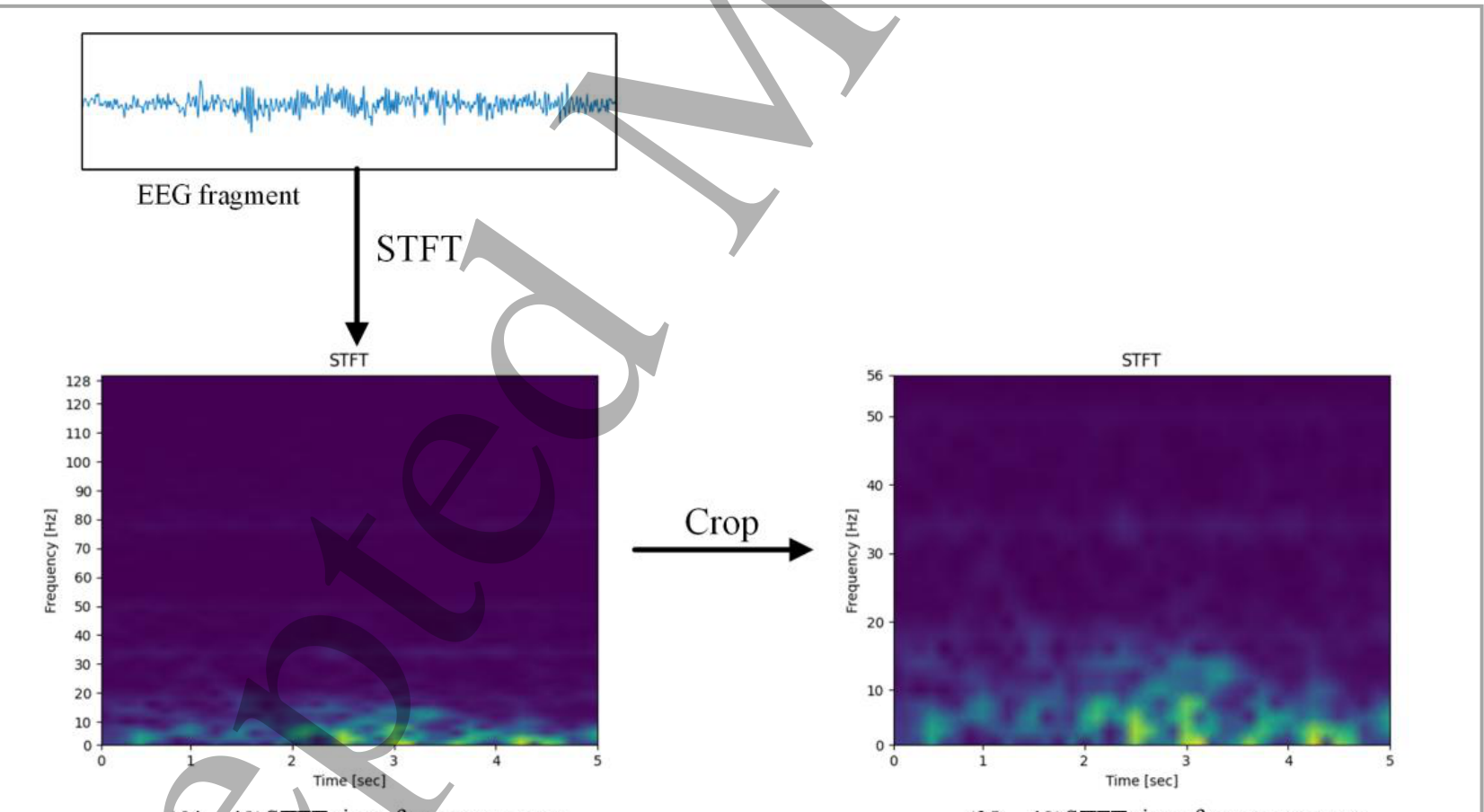

Figure 3：STFT 时频图示例

图 3。图源：Yao and Chen 2026 原文 Figure 3。

Figure 3 展示了不同通道 EEG 经过 STFT 后形成的 time-frequency map。纵轴是频率，横轴是时间，颜色表示对应时间-频率位置的能量或幅值。作者先得到大约 0-128 Hz 的频率范围，再裁剪到 0-56 Hz，因为癫痫预测常用信息主要集中在低频到中高频范围，过高频段在 scalp EEG 中更容易混入噪声和肌电成分。

STFT 可以写成：

$\begin{aligned} X(\tau,f) &= \int x(t)\,\omega(t-\tau)\,e^{-j2\pi ft}\,dt \end{aligned} \tag{3}$

式 (3) 里，$x(t)$ 是原始 EEG，$\omega(t-\tau)$ 是滑动窗口，$f$ 是频率，$\tau$ 是窗口中心时间。它的意思是：不要对整段 5 s 信号只算一个总频谱，而是在不同时间位置分别看频谱如何变化。这样可以保留“某个频段在某个时间段增强”的信息。

论文中的 STFT map 尺寸最终为 28 x 40。28 对应裁剪后的频率 bins，40 对应时间 frames。ViT 分支把这张时频图沿时间方向拆成 40 个 patch，每个 patch 大致对应一个时间帧上的频率向量。这样做的直觉是：让 Transformer 在时间维度上看不同时间帧之间的关系，同时每个 token 自带该时间点的频率结构。

5. 电极布局：为什么不是普通二维图片

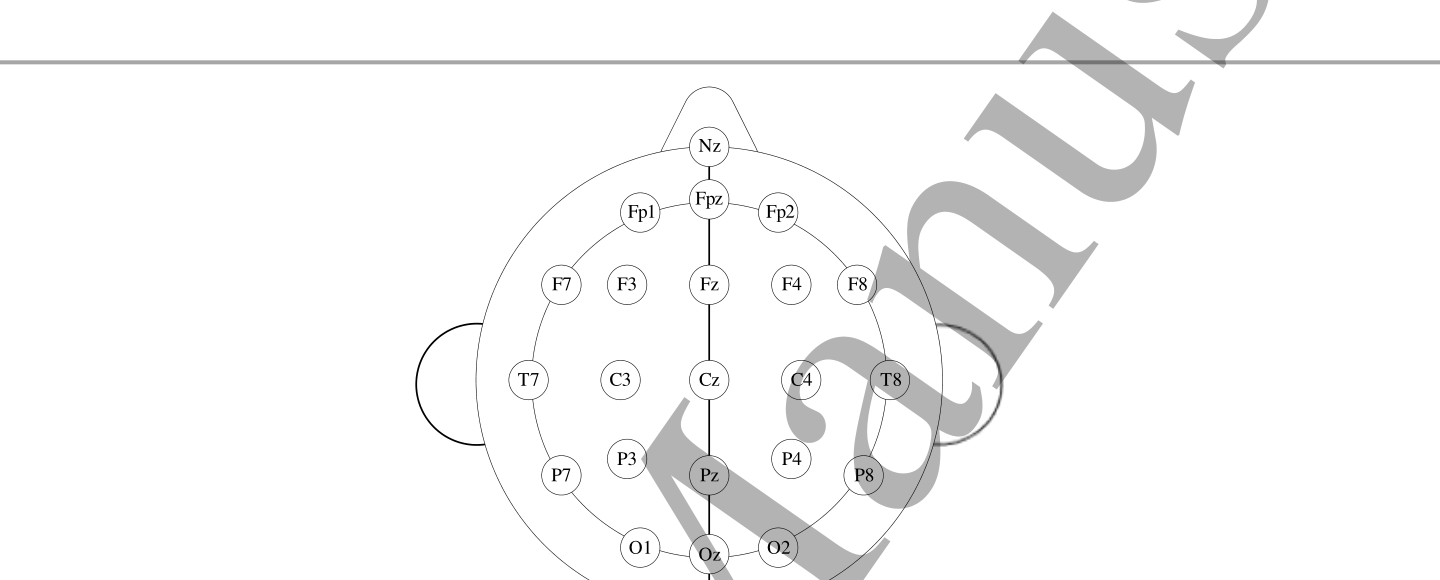

Figure 4：10-20 电极系统

图 4。图源：Yao and Chen 2026 原文 Figure 4。

Figure 4 是 10-20 scalp EEG 电极系统。它说明 EEG 通道不是没有空间含义的编号列表。FP、F、C、P、O、T 等位置分别对应额极、额区、中央区、顶区、枕区和颞区。preictal 变化如果存在空间模式，模型应该知道“相邻电极”“左右半球”“前后位置”这些关系。

不过这篇论文没有把 EEG 直接插值成连续头皮地形图，而是使用一个简化的 4 x 5 电极布局矩阵。这个矩阵不是解剖精确坐标图，而是把 18 个双极导联按近似空间关系排列，空缺位置用 0 填充。这样做的好处是输入很小，适合 2D convolution；坏处是空间关系是粗略的，不能替代真实电极坐标或 source localization。

6. Entropy map：把每个通道的复杂度放回空间位置

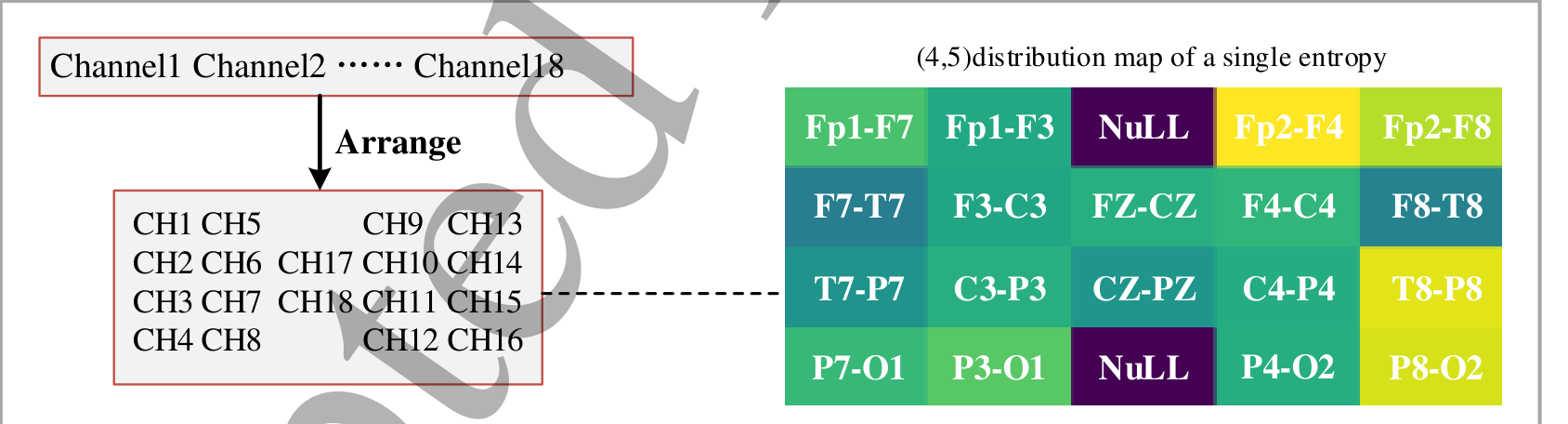

Figure 5：熵图构建流程

图 5。图源：Yao and Chen 2026 原文 Figure 5。

Figure 5 解释 entropy distribution map 怎么构建。对每个 5 s EEG 片段，作者先在每个通道上计算 entropy 特征，然后按电极布局放入 4 x 5 网格。如果使用 $n$ 种 entropy，输入可以看成：

$\begin{aligned} E_i &\in \mathbb{R}^{4 \times 5 \times n} \end{aligned} \tag{4}$

式 (4) 中，4 x 5 是电极布局网格，$n$ 是 entropy 类型数。论文比较了 Approximate Entropy、Sample Entropy、Permutation Entropy、Fuzzy Entropy 和 Differential Entropy，最后认为 permutation entropy、fuzzy entropy、differential entropy 的组合在性能和计算量之间更平衡。

这些 entropy 可以理解为“信号复杂度”的不同侧面：

Permutation Entropy 看局部序列的相对排序模式，适合捕捉波形结构变化。
Fuzzy Entropy 用模糊相似度减少硬阈值敏感性，适合处理 EEG 这种噪声较大的信号。
Differential Entropy 从连续分布不确定性角度描述信号，常用于 EEG 情绪识别和脑电特征工程。

这里要注意：entropy map 不是原始波形，也不是功率谱图。它把每个通道的复杂度压缩成少量统计量，再把这些统计量按空间位置组织起来。因此 2DCNN 分支看到的是“哪个位置更复杂、哪个位置更规则、这种模式在左右/前后是否有结构”，不是完整的时间序列。

7. Preictal 和 interictal 的 entropy 图有什么差别

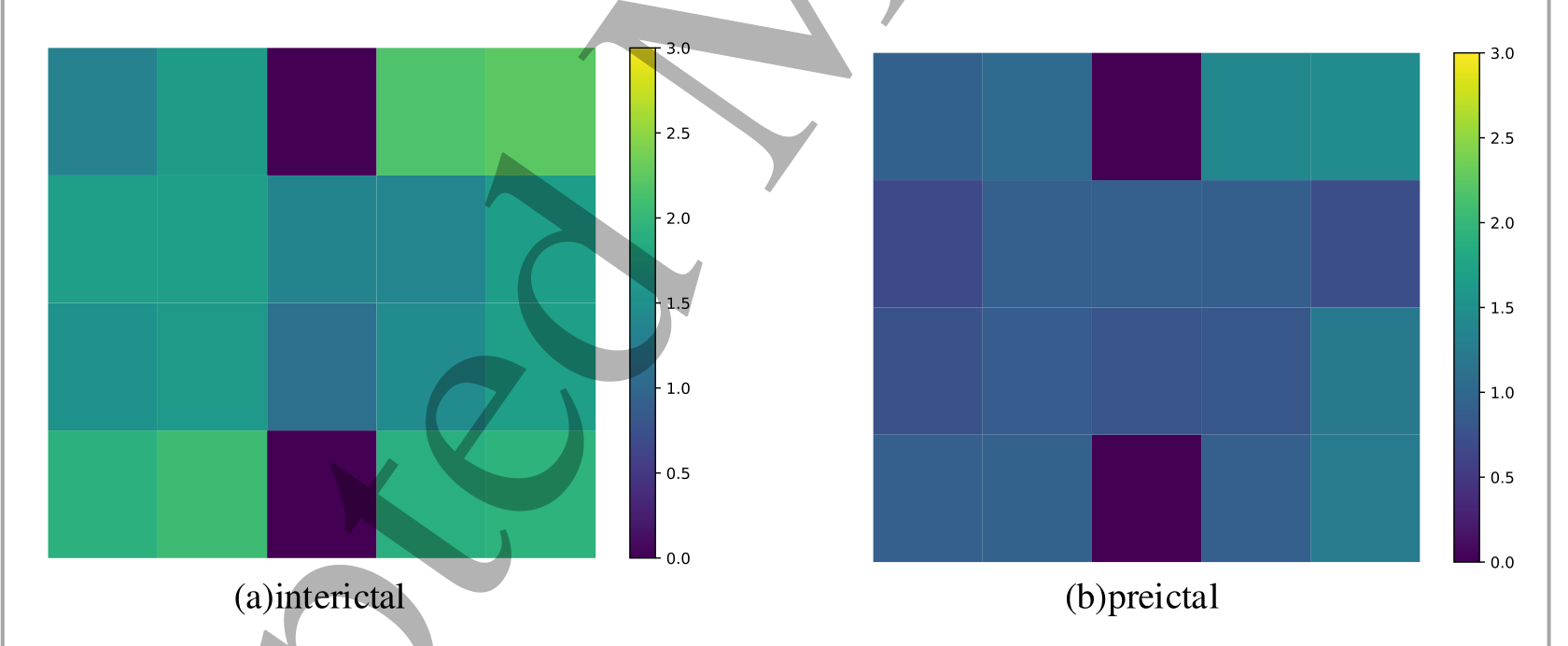

Figure 6：interictal 与 preictal entropy map 对比

图 6。图源：Yao and Chen 2026 原文 Figure 6。

Figure 6 对比了 interictal 和 preictal 的 entropy distribution map。图里不同颜色代表不同 entropy 值，不同空间位置对应不同电极或导联。作者想表达的是：preictal 状态不只表现为某个通道幅值变大，也可能表现为某些空间位置的复杂度分布发生改变。

读这张图时不要把颜色解释成“病灶位置”。CHB-MIT 是 scalp EEG，且这篇论文做的是 prediction classification，不是 epileptogenic zone localization。颜色差异只说明模型输入中的 entropy pattern 有判别价值，不能直接推出 seizure onset zone 或脑区病理。

8. ViT-2DCNN 主体结构

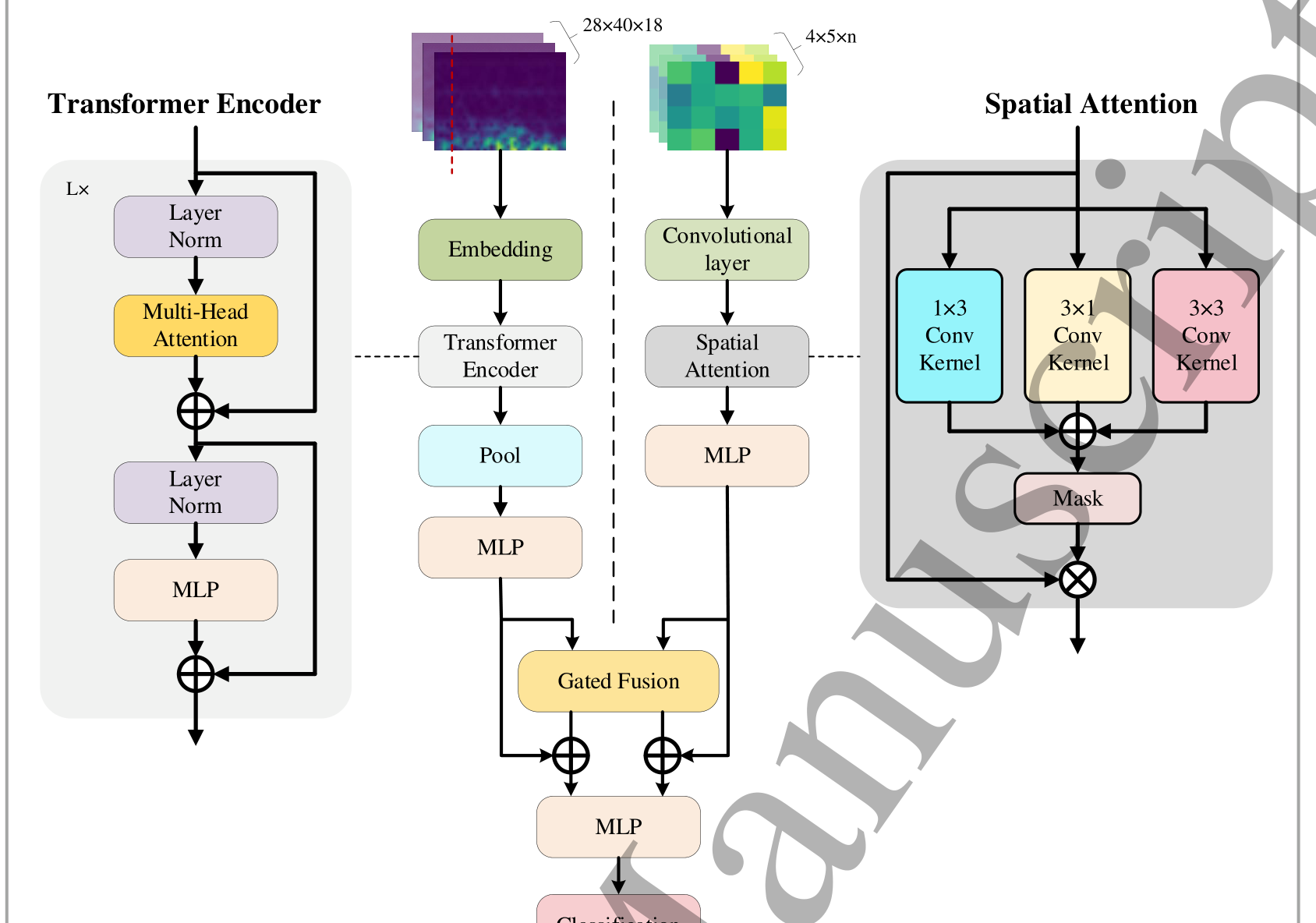

Figure 7：ViT-2DCNN 网络框架

图 7。图源：Yao and Chen 2026 原文 Figure 7。

Figure 7 是网络主体。左侧 ViT 分支输入 STFT map，右侧 2DCNN 分支输入 entropy map。两条分支先分别提取特征，再进入融合模块。

ViT 分支的核心是 self-attention。常见写法是：

$\begin{aligned} \mathrm{Attention}(Q,K,V) &= \mathrm{Softmax} \left( \frac{QK^\top}{\sqrt{d_k}} \right)V \end{aligned} \tag{5}$

式 (5) 中，$Q$、$K$、$V$ 分别是 query、key、value，$d_k$ 是 key 的维度。直观理解：每个时间 patch 都会去“询问”其他 patch 和自己有多相关，然后按相关性加权汇总信息。对 STFT 图来说，这可以捕捉不同时间帧之间的节律演变关系。

2DCNN 分支的核心是局部卷积和多尺度空间注意力。作者使用 1 x 3、3 x 1、3 x 3 三类卷积核，分别关注横向关系、纵向关系和局部邻域关系。这很适合 4 x 5 的小空间图，因为电极分布本身不是大图像，普通深层 CNN 容易过度复杂；多尺度注意力能在小图上显式强调不同方向的空间依赖。

9. 门控融合：不是简单拼接

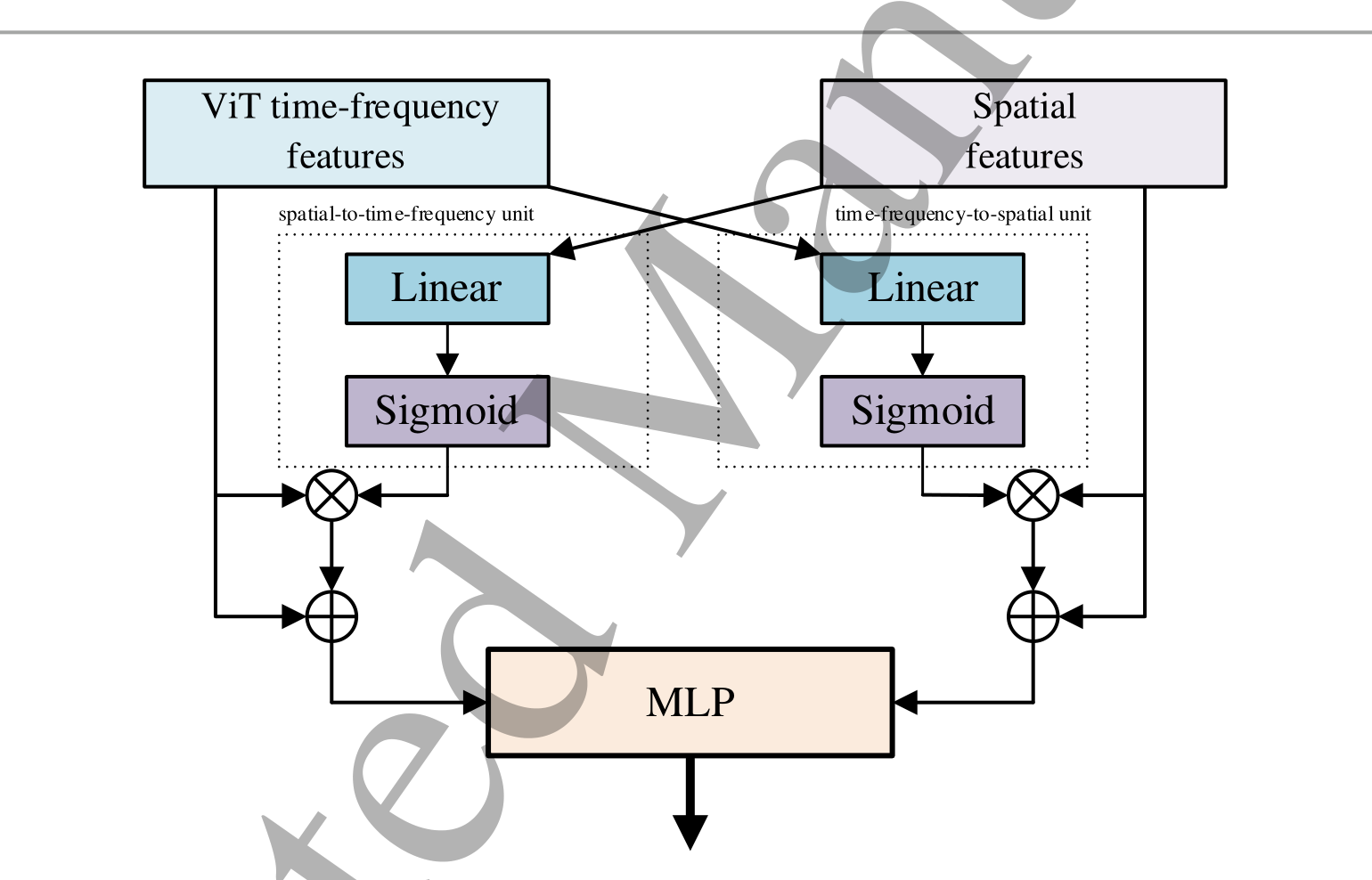

Figure 8：Gated fusion module

图 8。图源：Yao and Chen 2026 原文 Figure 8。

Figure 8 是 gated fusion module。很多多模态模型会直接 concatenate 两个分支特征，然后接一个 MLP。本文更进一步：让空间熵特征调制时频特征，也让时频特征反过来调制空间熵特征。

可以抽象成：

$\begin{aligned} \widetilde{F}_{\mathrm{TF}} &= F_{\mathrm{TF}} + G_{\mathrm{S}\rightarrow\mathrm{TF}} \odot F_{\mathrm{TF}},\\ \widetilde{F}_{\mathrm{S}} &= F_{\mathrm{S}} + G_{\mathrm{TF}\rightarrow\mathrm{S}} \odot F_{\mathrm{S}} \end{aligned} \tag{6}$

式 (6) 中，$F_{\mathrm{TF}}$ 是 time-frequency feature，$F_{\mathrm{S}}$ 是 spatial entropy feature，$G$ 是由另一模态生成的 gate，$\odot$ 表示逐元素乘法。这个结构的意思是：如果 entropy map 暗示某些空间模式重要，那么它可以增强或抑制 ViT 分支的某些时频特征；反过来，STFT 分支也可以影响空间特征的权重。

所以 gated fusion 的作用不是“把两个特征放在一起”这么简单，而是让两个视角互相选择重点。对于 seizure prediction，这种设计比硬拼接更合理，因为 preictal 变化可能同时依赖频率演变和空间分布。

10. Entropy 组合结果怎么看

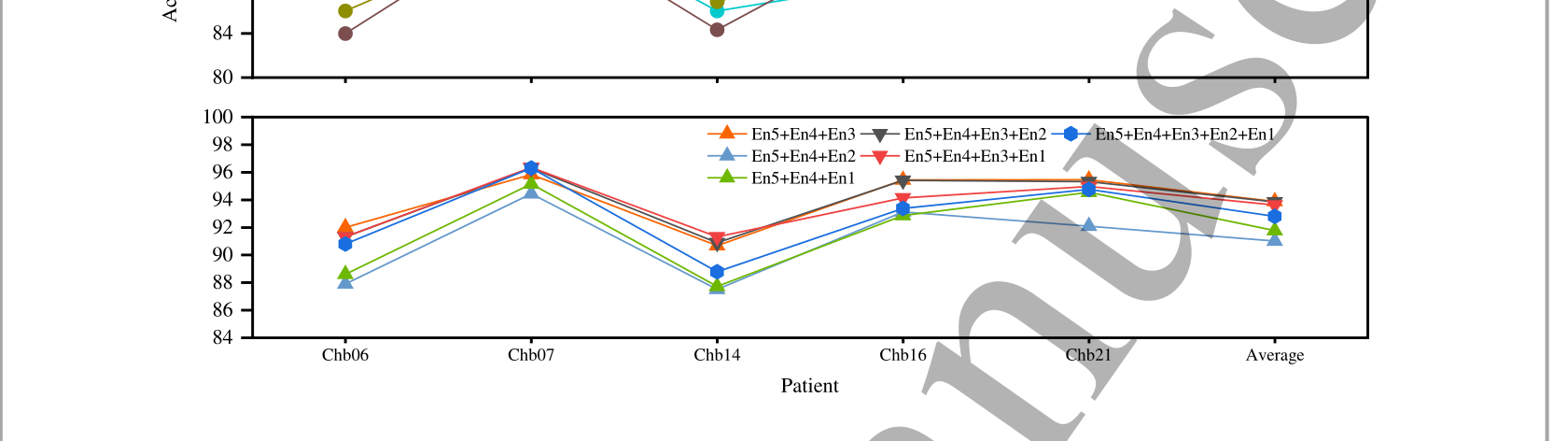

Figure 9：不同 entropy 组合的准确率比较

图 9。图源：Yao and Chen 2026 原文 Figure 9。

Figure 9 比较不同 entropy 组合对准确率的影响。单一 entropy 能提供部分信息，但组合 entropy 往往更稳定。论文最后选择 permutation entropy、fuzzy entropy 和 differential entropy，是因为这个组合在平均准确率和计算复杂度之间较好。

这张图也说明一个容易忽略的问题：深度模型的性能不只取决于网络结构，也取决于输入表征。如果 entropy map 本身不能稳定区分 interictal 和 preictal，再复杂的融合模块也很难补救。相反，如果输入表征已经把关键状态差异组织得更清楚，模型可以更容易学习。

11. 训练和评价指标

论文使用 Python 3.9 和 PyTorch 2.0 训练模型，优化器为 AdamW，batch size 为 32，学习率为 $5\times10^{-4}$，weight decay 为 $1\times10^{-5}$，early stopping patience 为 15。主要实验是 patient-specific 的五折交叉验证，也就是每个患者单独训练和测试。

评价指标如下：

$\begin{aligned} \mathrm{Accuracy} &= \frac{TP+TN}{TP+FP+TN+FN} \end{aligned} \tag{7}$ $\begin{aligned} \mathrm{Sensitivity} &= \frac{TP}{TP+FN} \end{aligned} \tag{8}$ $\begin{aligned} \mathrm{Specificity} &= \frac{TN}{TN+FP} \end{aligned} \tag{9}$ $\begin{aligned} \mathrm{Precision} &= \frac{TP}{TP+FP} \end{aligned} \tag{10}$ $\begin{aligned} \mathrm{F1} &= \frac{2\cdot \mathrm{Precision}\cdot \mathrm{Sensitivity}} {\mathrm{Precision}+\mathrm{Sensitivity}} \end{aligned} \tag{11}$

在这篇论文的任务里，TP 是 preictal 片段被正确判成 preictal，FN 是 preictal 被漏判成 interictal，FP 是 interictal 被误报成 preictal，TN 是 interictal 被正确排除。临床上 sensitivity 高意味着漏报少，specificity 高意味着误报少。seizure warning 系统不能只看 accuracy，因为 interictal 样本通常更多，过高误报也会让系统不可用。

12. 主要结果

在 CHB-MIT patient-specific 实验中，ViT-2DCNN 的平均结果为：

指标	平均值
Accuracy	97.95%
Sensitivity	98.36%
Specificity	97.55%
F1-score	97.98%

论文还给了消融实验。大致结论是：

模型/输入	平均 Accuracy
只用 2DCNN + entropy values	96.32%
只用 2DCNN + entropy map	97.10%
只用 ViT + STFT	97.02%
ViT-2DCNN + entropy values	97.47%
ViT-2DCNN + entropy map	97.95%

这个消融结果支持三个判断：

STFT 分支和 entropy 空间分支各自都有判别能力。
把 entropy 特征按电极布局组成 map，比只把 entropy values 当成普通向量更好。
双分支融合比单分支更强，但提升幅度不是数量级变化，说明输入表征本身已经很关键。

和文中列出的其他 CHB-MIT 方法相比，ViT-2DCNN 的平均 accuracy、sensitivity、specificity 和 F1 都处在较高水平。尤其 sensitivity 98.36% 对 warning 任务很重要，因为漏掉 preictal 片段会直接降低预警价值。

13. 跨患者结果和真正难点

论文还做了初步 cross-patient 测试：目标患者留出，先用该患者一次 seizure 做 adaptation/validation，再在剩余 seizure 上测试。结果显示，不同患者差异很大。有些患者经过少量目标数据适配后明显改善，但也有患者效果仍然较差。

这个结果比平均准确率更接近真实问题。癫痫发作预测的核心难点不是“在一个患者已有大量标注片段时能不能拟合”，而是：

新患者数据很少时，模型能不能快速适配。
seizure 数量少时，preictal 定义是否稳定。
不同患者的发作网络、药物、睡眠状态、伪迹和电极质量差异是否会破坏泛化。
模型输出是否能转化成低误报率、可执行的临床 alarm。

因此这篇论文的 patient-specific 结果很强，但不能直接等同于临床部署效果。它更像是在说明：STFT + entropy spatial map + gated fusion 是一个有效的特征融合方向。

14. 这篇文章的价值

这篇文章可以作为 EEG seizure warning 模型设计的一个清晰范例。它把输入分成两个互补层次：

STFT 负责动态节律和频谱变化。
Entropy map 负责空间复杂度分布。

模型结构也和这两个层次对应：

ViT 用来处理时间-频率 patch 之间的全局依赖。
2DCNN 用来处理小尺度电极空间图。
Gated fusion 用来做跨模态调制。

这个思路对 SEEG 也有启发，但不能直接照搬。SEEG 的 contact 空间结构是三维植入轨迹，不是 scalp 10-20 网格；如果迁移到 SEEG，更合理的做法可能是按电极 shaft、contact 邻近关系、解剖脑区或功能连接矩阵构建图结构，而不是简单放成 4 x 5 图片。

15. 局限和阅读时要小心的地方

第一，CHB-MIT 是 scalp EEG 数据集，不是 SEEG。Scalp EEG 的空间分辨率、噪声来源和临床用途都不同于 SEEG。把这篇论文放在 warning 方向读是合理的，但不能把结果解释成 SEEG 发作起始区定位。

第二，patient-specific 五折交叉验证的平均指标很高，但如果切片级随机划分没有严格按 seizure 或时间段隔离，模型可能利用同一患者相邻片段的相似性得到偏乐观的结果。论文使用非重叠 5 s windows 来降低泄漏风险，但真正临床 warning 还需要按 seizure-level、recording-level 或 prospective protocol 验证。

第三，accuracy、sensitivity 和 specificity 还不够。实际预警系统还需要报告 false alarm rate、seizure prediction horizon、seizure occurrence period、每小时误报次数、连续报警合并规则，以及报警后可采取的干预策略。

第四，entropy map 的空间布局是简化版本。它能提供空间先验，但不是精确头模型，也不是 source imaging。Figure 6 中的空间差异应该被理解为分类特征，不应该被过度解释为病灶定位。

16. 一句话总结

ViT-2DCNN 的核心不是“又堆了一个 Transformer”，而是把 EEG preictal 状态拆成两个可学习视角：STFT 看时频演变，entropy map 看空间复杂度分布，再用门控融合让两种证据互相选择重点。它在 CHB-MIT patient-specific 实验上表现很强，但跨患者泛化和真实在线 warning 仍然需要更严格验证。

参考文献

[1] Yao, D.; Chen, D. Epilepsy seizure prediction based on ViT-2DCNN spatio-temporal fusion model. Biomedical Physics & Engineering Express 2026. DOI: 10.1088/2057-1976/ae744a.
